洗濯機を移動したり、お引越しで取り付けする時、給水ホースの蛇口の取り付け口から水漏れする。こんな時このマニュアルがご参考になれば幸いです。 |
|
|
|
|
|
|

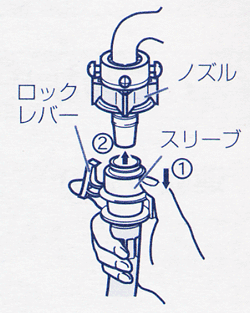

◆ホース継手(カチット)の取外し方
給水ホースのロックレバーを押しそのままの状態でスリーブを引き下げてホースをカチットからはずします。
|
|
|
|
|
◆蛇口の太さを確認します
蛇口が太い時は別リングをはずします。
|
|
|
|
|
◆取付け前の確認
一度はずしたものを再度取付けする時はノズルとリングのすきまが約4mmになるようにリングをゆるめておいてください。
|
|
|
|
|
|
◆蛇口に取付け
ネジ4本をゆるめて蛇口に押し当てネジ4本を均等にしっかり締め付けます。
|
|
|
|
|

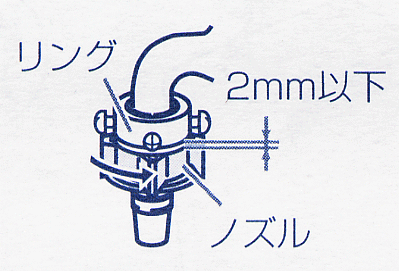

◆リングの締めつけ
リングを矢印の方向
(右回し)に締めつけパッキンを蛇口に密着させます。
|
|
|
|
|
|
◆給水ホースのつなぎかた
1 スリーブを引き下げたまま、給水ホースを差し込みます。
2 スリーブをはなし「パチン」と音がするまで押し上げます。
3 ロックレバーがノズルに掛かっていることと、ホースを下に引いても抜けない事を確認します。
4 蛇口を開いて水漏れが無いか確認して下さい。
以上で完成です。
|
|
|
|
|
|
|
|
