| 東芝１９吋白黒テレビ[19SM] 製造年１９５５年(推定) 使用真空管１５球 トランスレス方式 故障状態 電源入らず 修理年月日 ２００４年１１月２０日 |
|

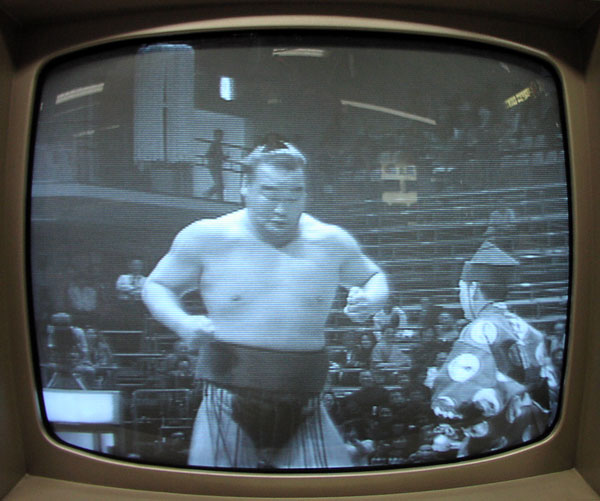

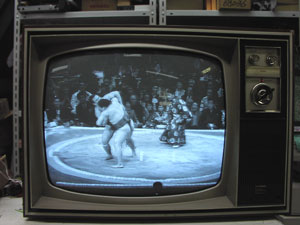

| 修理完了受像画面【１】 | |
 |
|

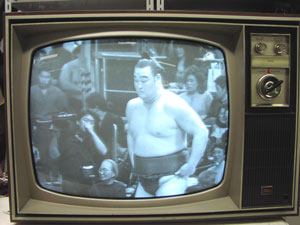

| 修理完了受像画面【２】 | |
 |
|

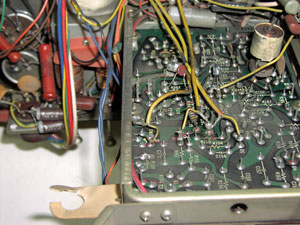

| 清掃後の内部 右下の金属ケースの中にフライバックトランスと高圧整流管1S2Aが 収納されている 当時の最先端のプリント基板が採用されている |
|
 |
|

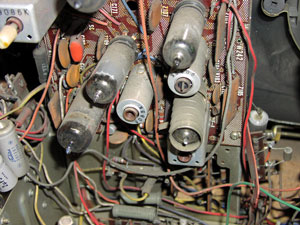

| 中間周波回路 | 水平出力回路 |
 |
 |

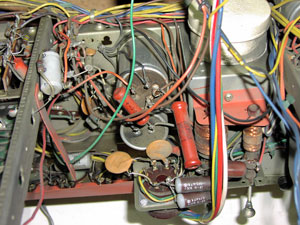

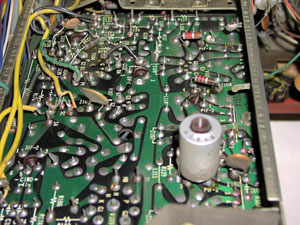

| 中間周波回路の裏面 | 水平出力回路の裏面 |
 |
 |

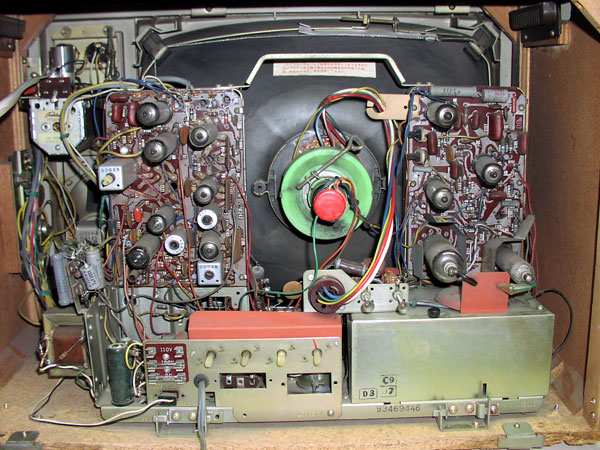

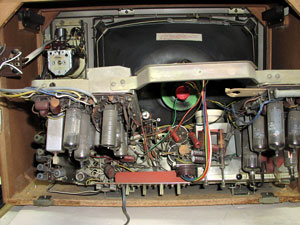

| メインシャーシーを手前に倒し点検 | 電源の平滑コンデンサー |
 |
 |

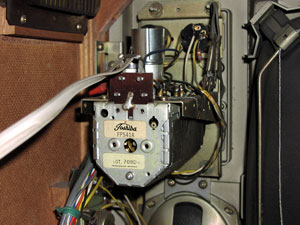

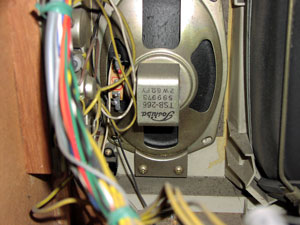

| 7W6Ωの楕円スピーカー | VHF1〜12CHのロータリーチューナー |
 |
 |

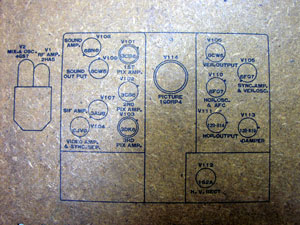

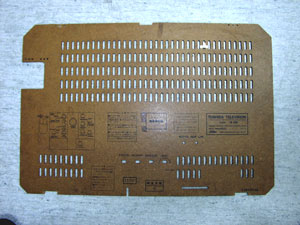

| 裏蓋に東芝高級真空管使用と記載 | 真空管の配置図全部で15球 |
 |
 |

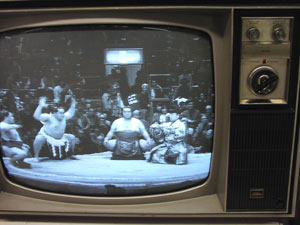

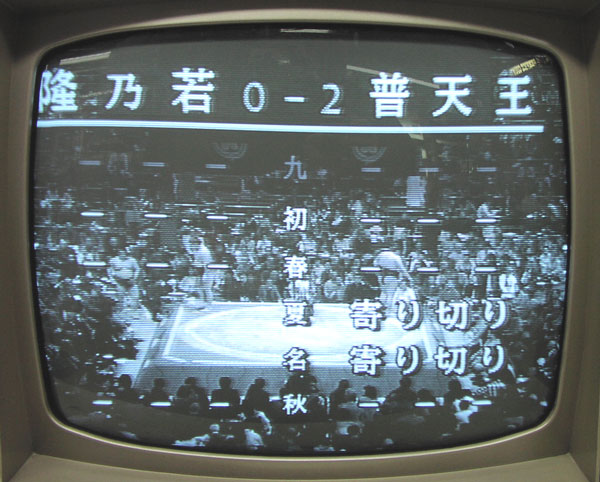

| 受像画面【３】 | 受像画面【４】 |
 |
 |

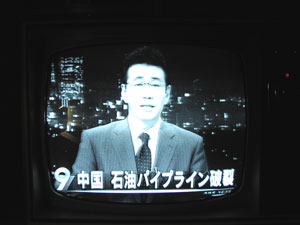

| 受像画面【５】 | 受像画面【６】 |
 |
 |
